BUTTERFLY VALVE
- Triple Offset Butterfly Valves MANUAL / PNEUMATIC / MOTOR/ 양방향 버블차폐기능. 디스크와 바디의 실링부가 마지막 닫히는 위치에서만 상호접촉 되기 때문에 실링마찰이 일어나지 않는 구조입니다. 교체 가능한 시트(부품)

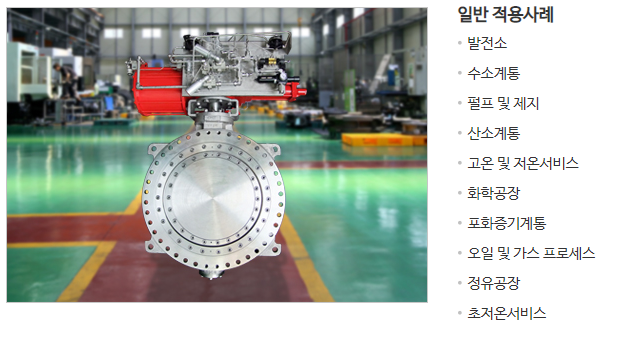

APPLICATION

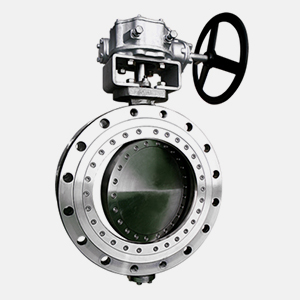

TRIPLE OFFSET BUTTERFLY VALVE (TRB SERIES)
Triple Offset Butterfly Valve의 기본실링원리는 콘(CORN)형 시팅시스템입니다. 겹층 라미네이트 바디시트와 메탈일체형 디스크시트는 상호 잘 교합이 됩니다. 겹층 라미네이트 바디시트는 유체방향과 직접 맞 부딪치는 면이 적은 구조입니다. 특별한 공구 없이도 현장에서 바디시트와 디스크시트를 교체할 수 있는 독특한 구조입니다.
PART LIST

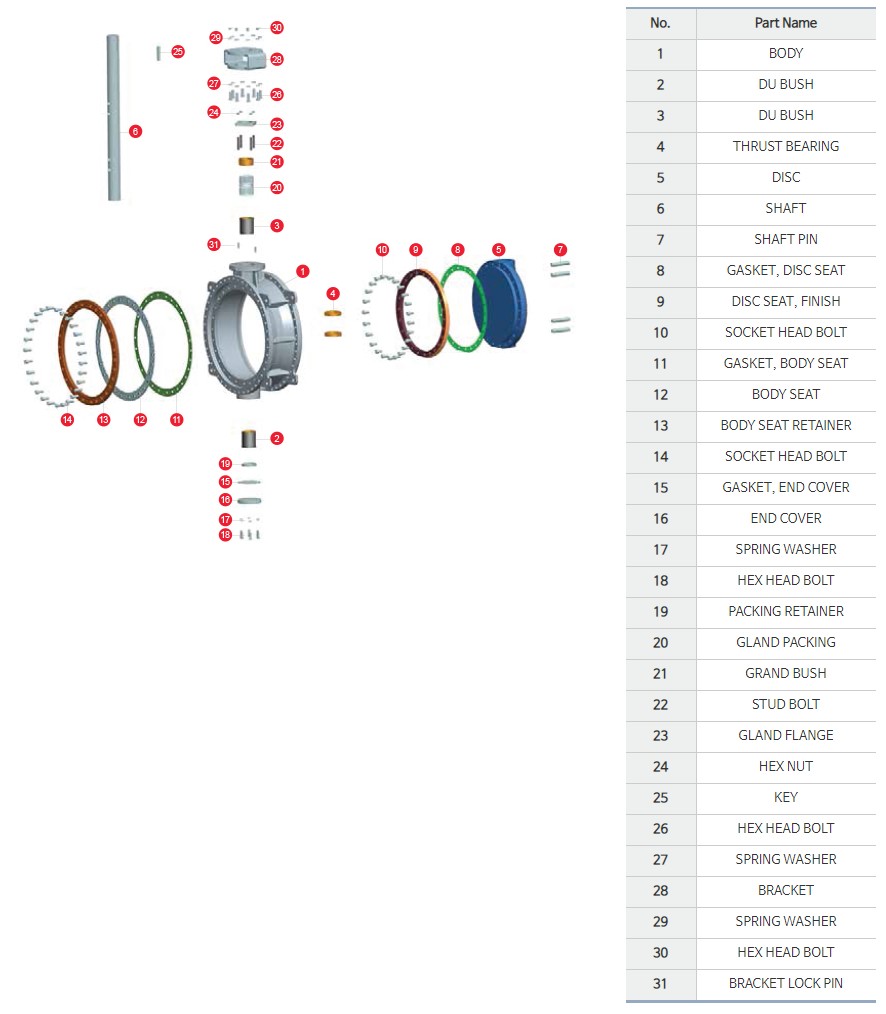

DRAWING AND PART LIST OF TRIPLE OFFSET BUTTERFLY VALVE
SPECIFICATIONS
| Range | Application | |
|---|---|---|
| Size | 3”(80A) ~ 80"(2000A) | |
| Fluid | Water, Air, Steam, Gas | |
| Rating | JIS 10K, 20K, 30K, 40K, 63K | |
| ANSI 150#, 300#, 600#, 900# | ||
| PN10, 16, 25, 40 | ||
| End Connection | Wafer, Lugged, Flanged | |
| Temp. Range | -50 ~ 650 °C | |
| Materials | Body | Cast Steel, Stainless Steel |
| (Ni) Al Bronze, (Super) Duplex S.S etc | ||
| Disc | Stainless Steel, (Ni) Al Bronze | |
| (Super) Duplex S.S etc | ||
| Seat | Metal(Laminated) with graphite | |
