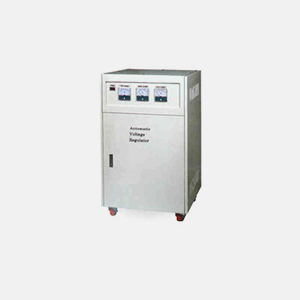

자동전압조정기(AVR)

  • PTA-1000
견적문의

1. Model Name(1Ø AVR): PTA-1XXX

전기적 특성

항 목 사 양
Mohel NO. 1001 1003 1005 1008 1010 1015 1020 1030 1050 1075
용량[kVA] 1 3 5 8 10 15 20 30 50 75
입 력 정격전압 110V, 208V, 220V, 380V, 440V, 480V
범 위 ± 15%
주 파 수 50/60Hz
출 력 정격전압 110V, 208V, 220V, 380V, 440V, 480V
안 정 도 ± 2%(Line/Load Regulation 포함)
주 파 수 50/60Hz
전기적
사 양		 효 율 90% 이상
응답속도 0.048Sec 이내
파형왜율 0.3% 이하
과부하내량 120%, 10분간
과전압,저전압차단장치 ± 10%
By-Pass 수동 By Pass(외함기호
절연저항 5MΩ 이상
절연내력 AC 1500V, 1분간 견딤

치수 및 중량(1Ø )

Model NO. 1001 1003 1005 1008 1010 1015 1020 1030 1050 1075
용량[kVA] 1 3 5 8 10 15 20 30 50 75
외함
치수		 W 390 474 270 280 440 500 700 700 750
D 337 373 520 640 600 700 700 700 800
H 195 250 482 510 900 1040 1000 1300 1555
중량[kg] 15.7 42 78 120 162 208 290 387 587 796

2. Model Name(3Ø AVR): PTA-3XXX

전기적 특성

항 목 사 양
Model NO. 3010 3015 3020 3030 3040 3050 3075 3100 3150 3200 3300 3400
용량[kVA] 10 15 20 30 40 50 75 100 150 200 300 400
입 력 정격전압 110V, 208V, 220V, 380V, 440V, 480V
범 위 ± 15%
주 파 수 50/60Hz
출 력 정격전압 110V, 208V, 220V, 380V, 440V, 480V
안 정 도 ± 2%(Line/Load Regulation 포함)
주 파 수 50/60Hz
전기적
사 양		 효 율 90% 이상
응답속도 0.048Sec 이내
파형왜율 0.3% 이하
과부하내량 120%, 10분간
과전압,저전압차단장치 ± 10%
By-Pass 수동 By Pass(외함기호
절연저항 5MΩ 이상
절연내력 AC 1500V, 1분간 견딤

치수 및 중량(3Ø )

Model NO. 3010 3015 3020 3030 3040 3050 3075 3100 3150 3200 3300 3400
용량[kVA] 10 15 20 30 40 50 75 100 150 200 300 400
외함
치수		 W 400 500 700 700 750 750 850 1300 1600
D 600 700 700 700 1000 1000 1200 1200 1200
H 900 1040 1000 1300 1708 1708 2000 2000 2000
중량[kg] 187 257 330 393 540 690 1081 1300 1900 2400 3400 4500

* 상기사항은 당사 표준제작품 기준이며 설계변경에 따라 변경될 수 있습니다.
